Struktur Mold Base 2 Plate

Seperti yang pernah di bicarakan sebelumnya pada klasifikasi molding, terdapat dua kontruksi dasar dari molding yaitu two plate dan three plate. Disini akan diberikan informasi tentang struktur dari masing-masing kontruksi dasar ( two plate dan three plate).

Struktur kontruksi moldbase terdiri dari plat-plat yang di gabungkan dan bergerak secara mekanis pada umumnya, tetapi ada juga yang bergerak karena hydrolysis atau pneumatic  pada molding-molding spcesial.

Plat-plate tersebut terbuat dari baja dengan rekruitment umum sebagai berikut.

1. Mudah di process machining
2. Tidak mudah korosif
3. Mudah di bersihkan
4. Harga murah
5. dll

Kontruksi dasar moldbase yang paling standart adalah two plate, struktur plat pada mold two plate sebagai berikut.

Moldbase Two Plate

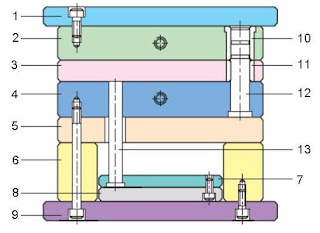

Struktur mold two plate tidak selalu seperti pada gambar diatas umumnya terdapat 4 varian dengan beberapa kombinasi. Berikut keterangan dari struktur plat-plat baja tersebut.

1. Adaptor Plate - 1 (Top Plate / Fix Clamping Plate)
Berfungsi untuk mengikatkan (menempelkan) mold dengan Machine Stationary Plate.

2. Mold Stationary (Plate A / Cavity Plate)
Untuk membuat product pada sisi cavity atau tempat menaruh Cavity Insert

3. Stripper Plate
Berfungsi untuk menaruh sebagian sisi produk atau membantu mengeluarkan produk dari molding.

4. Mold Move (Plate B / Core Plate)
Untuk membuat produk dari sisi core atau menaruh Core Insert.

5. Presure Plate (Support Plate / Core Back-Up Plate)
Berfungsi untuk nemahan presure yang terjadi saat process injection atau menahan Core Insert.

6. Spacer Block
Membererikan jarak pada pada saat ejector bergerak maju dan mundur, atau stroke untuk mengeluarkan produk dari molding.

7. Ejector Plate - 1 (Ejector Plate)
Digunakan untuk menaruh ejector-ejector pin, ejector angular dan return pin.

8. Ejector Plate - 2 (Ejector Retainer Plate)
Untuk menahan / mengikat ejector-ejector supara tidak lepas, dan plat ini yang akan di dorong oleh ejector rod pada machine injection.

9. Adaptor Plate - 2 (Bottom Plate / Moveable Calmping Plate)
Berfungsi untuk mengikatkan (menempelkan) mold dengan Machine Moveable Plate.

10.  Bushing Guide Pin
Meng-guide Core dan Cavity supaya posisinya tidak bergeser.

11. Bushing Stripper Plate
Meng-guide Core dan Cavity supaya posisinya tidak bergeser.

12. Guide Pin
Meng-guide Core dan Cavity supaya posisinya tidak bergeser.

13. Return Pin
Mengembalikan posisi ejector plate ke posisi nol (semula). Biasanya berjumlah 4 buah dan simetris.

Macam-macam kombinasi struktur plate pada mold 2 plate:

Kombinasi struktur mold 2 plate
